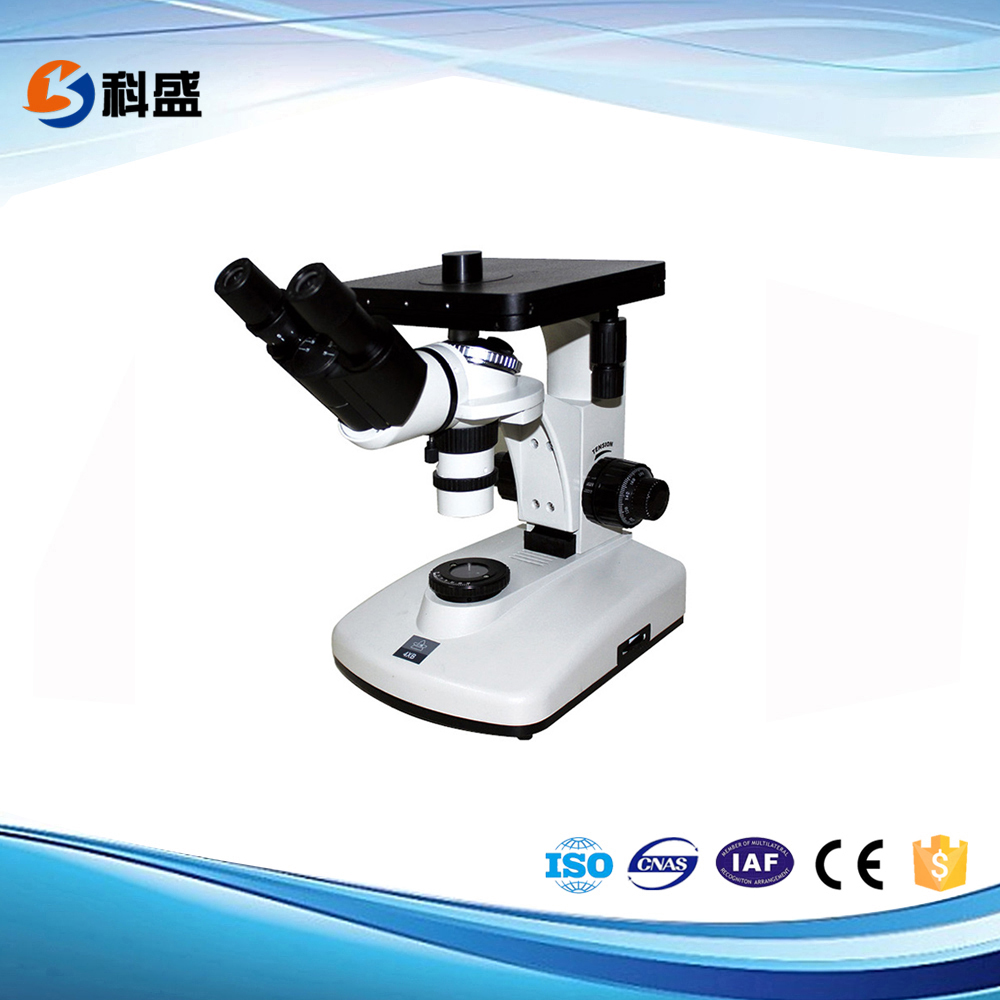

FCM5000三目倒置金相顯微鏡

采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。

4006600832

產品詳情參數 / PARAMETER

技術特點：

① 總放大倍數: 50 -1000倍

② 光學系統：無限遠色差校正光學系統（CSIS），像質更好，分辨率更高，觀察更

舒適；

③ 物鏡：無限遠、超長工作距專業金相物鏡50倍和100倍物鏡為半復消色差物鏡，

圖像清晰度大幅提高

④ 目鏡：高眼點、超寬視野平場目鏡，PL10x/22mm，提供更加寬闊平坦的觀察空間

并可加裝用于測量的各類測微尺；

⑤ 觀察筒：鉸鏈式三目，視度可調節，45°傾斜，可進行攝影攝像，對觀察圖像進

行采集和保存，配置電腦和專業軟件實現圖像分析；

⑥ 調焦機構：低手位粗微調同軸調焦機構，帶有粗調松緊調節裝置，粗調每轉行程

38mm，微調精度0.002mm；

⑦ 照明系統：帶可變光闌和中心可調視場光闌的反射式柯拉照明器，自適應

90V-240V寬電壓，12V50W進口鹵素燈，有效保護和延長鹵素燈泡的使用壽命；

⑧ 載物臺：可加裝同軸低手位調節移動尺及載物臺延伸板，拓展應用空間，滿足不

同需求客戶的使用。

標準配置及技術規格：

目鏡 Eyepiece	大視野 WF10X(視場數Φ22mm)
物鏡 (無限遠長工作距離平場消色差物鏡)	PL L5X/0.22 工作距離：22.2 mm(選配)
	PL L10X/0.25 工作距離：20.2 mm
	PL L20X/0.40 工作距離：8.80 mm
	PL L50X/0.70 工作距離：3.68 mm
	PL L100X/0.85（干式Dry）工作距離：0.40 mm
目鏡筒	45°傾斜,瞳距調節范圍53~75mm.
調焦機構	粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm.
轉換器	五孔(內向式滾珠內定位)
載物臺	機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm.
載物臺	圓形可旋轉載物臺板尺寸：外徑Ф130mm，小通光口徑小于Ф12mm.
照明系統	6V30W鹵素燈，亮度可調,適用于FCM5000
	內置視場光闌、孔徑光闌與拉板式起偏器
	配磨砂玻璃，黃、綠、藍濾色片基本配置
