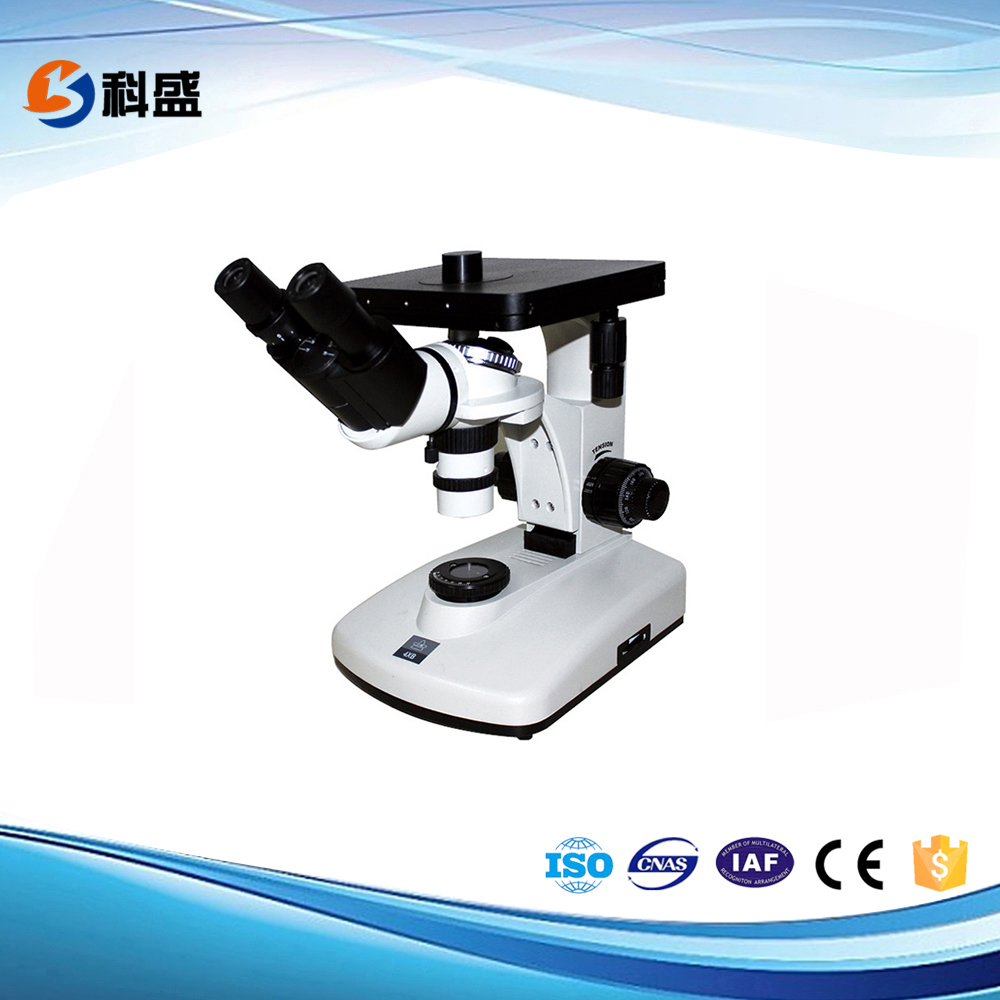

FCM5100W三目倒置金相顯微鏡
采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。
產品詳情參數 / PARAMETER
技術特點：
① 總放大倍數:100-1000倍
② 光學系統：無限遠色差校正光學系統（CSIS），像質更好，分辨率更高，觀察更
舒適；
③ 物鏡：無限遠、超長工作距專業金相物鏡50倍和100倍物鏡為半復消色差物鏡，
圖像清 晰度大幅提高
④ 目鏡：高眼點、超寬視野平場目鏡，PL10x/22mm，提供更加寬闊平坦的觀察空間
并可加裝用于測量的各類測微尺；
⑤ 觀察筒：鉸鏈?zhǔn)饺浚暥瓤烧{(diào)節，45°傾斜，可進行攝影攝像，對觀察圖像進
行采集和保存，配置電腦和專業軟件實現圖像分析；
⑥ 調焦機構：低手位粗微調同軸調焦機構，帶有粗調松緊調節裝置，粗調每轉行程
38mm，微調精度0.002mm；
⑦ 照明系統：帶可變光闌和中心可調視場光闌的反射式柯拉照明器，自適應
90V-240V寬電壓，12V50W進口鹵素?zé)簦行ПＷo(hù)和延長鹵素?zé)襞莸氖褂脡勖?/span>
⑧ 載物臺：可加裝同軸低手位調節移動尺及載物臺延伸板，拓展應用空間，滿足不
同需求客戶的使用。
標準配置及技術規格：
|
目鏡 Eyepiece |
大視野 WF10X(視場數Φ22mm) |
|
配明/暗場物鏡（無限遠長焦距平場消色差物鏡） |
PL L5X/0.12 BD 工作距離：9.70 mm |
|
PL L10X/0.25 BD 工作距離：9.30 mm |
|
|
PL L20X/0.40 BD 工作距離：7.23mm |
|
|
PL L100X/0.70 BD 工作距離：2.50 mm |
|
|
目鏡筒 |
45°傾斜,瞳距調節范圍53~75mm. |
|
調焦機構 |
粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm. |
|
轉換器 |
五孔(內向式滾珠內定位) |
|
載物臺 |
機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm. |
|
圓形可旋轉載物臺板尺寸：外徑Ф130mm，小通光口徑小于Ф12mm. |
|
|
照明系統 |
12V50W鹵素?zé)簦炼瓤烧{(diào),適用于FCM5100 |
|
內置視場光闌、孔徑光闌與拉板式起偏器 |
|
|
配磨砂玻璃，黃、綠、藍濾色片基本配置 |
