漲緊輪彈簧扭轉試驗機

漲緊輪彈簧扭轉試驗機主要用于扭簧及其特殊產品的扭矩的檢測。被測試零件安裝在可調整空間的夾具之間，可適應不同的被測試零件扭轉力學性能的試驗。試驗機采用計算機控制操作，可進行定角度扭矩試驗；顯示器顯示被測試零件的角度-扭矩曲線、角度-時間曲線、時間-扭矩曲線、角度-時間曲線、；實時顯示角度、扭矩、曲線、扭矩峰值保持、試驗機工作狀態；試驗數據存儲、打印試驗報表等。

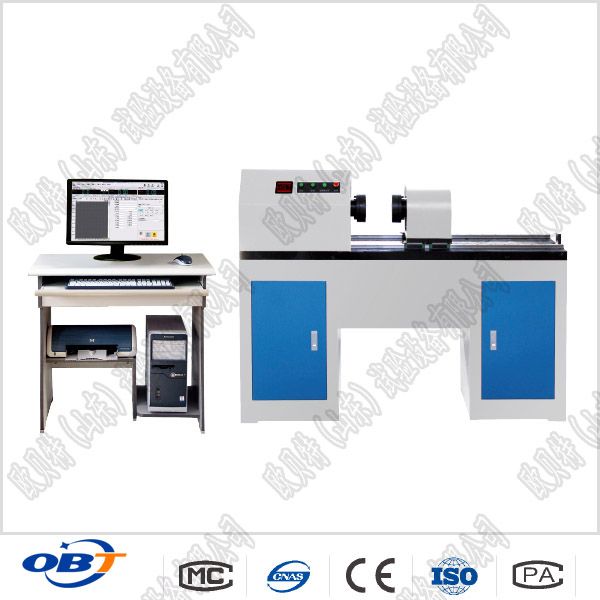

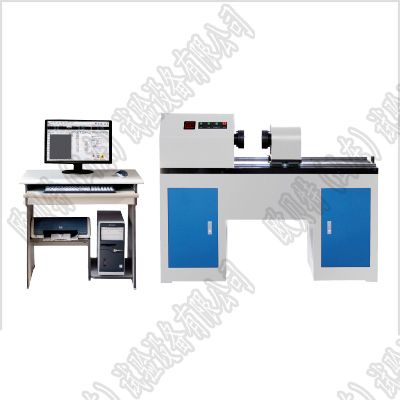

漲緊輪彈簧扭轉試驗機主機結構

主機采用臥式結構。右端為加載端，通過伺服電機和減速系統輸出扭矩，左端為移動端；能根據試樣的要求調節空間。扭矩傳感器安裝在調節空間支座之上。移動端是通過直線導軌傳動，保證施加扭矩的時由于間隙導致角度不準確。

漲緊輪彈簧扭轉試驗機技術性能指標

扭矩測量范圍： 0～200Nm

扭矩測量范圍分檔： x20Nm、x40Nm、x100Nm、x200Nm、

扭矩小讀數值： 0.01Nm

轉角小讀數值： 0.01°

工作空間： 300mm（可定制）

示值相對誤差： ≤±1% （正轉和反轉兩個方向）

重復性相對誤差： ≤±1%（正轉和反轉兩個方向）

扭矩分辨率： 1/300000（全程不變化）

扭轉速度： 0.05°-720°無級調速

兩夾頭的同軸度： ≤Φ0.3mm

電源： AC 220V±10％，50Hz；

試驗級別: 1級

主機凈尺寸： 1100*425*650

主機重量： 約200

試樣夾持方式： 按用戶試樣提供相應的鉗口

試驗機超過額定扭矩的3%～5%時，試驗機自動停機

環境與工作條件

在室溫100C～350C范圍內；

相對濕度不大于80%；

在穩固的基礎上正確安裝；

在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；

電源電壓的波動范圍不應超過額定電壓的10%。
