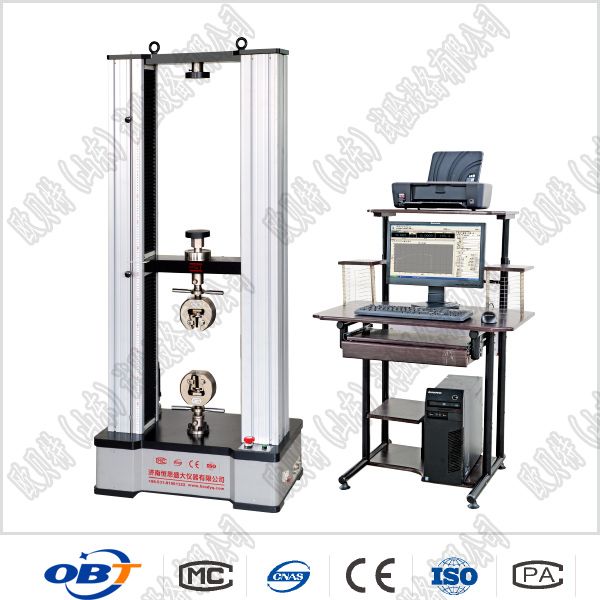

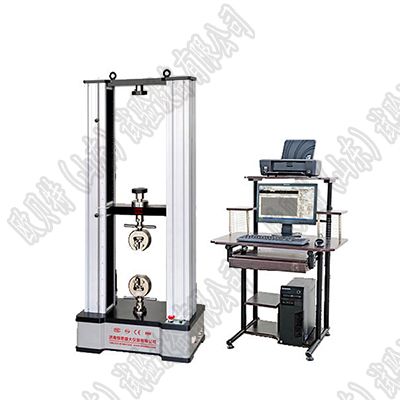

瀝青混合料低溫拉伸抗裂性能試驗機

一、瀝青混合料低溫拉伸抗裂性能試驗機重要功能：

主要對公路工程瀝青、瀝青混合料在-15℃～+60℃高低溫環境下，在規定的溫度條件下進行拉伸試驗、壓縮試驗、彎曲試驗等，力學性能實驗測試及研究。

可檢測改性瀝青、彈性體改性瀝青、瀝青基、石油瀝青、軟煤瀝青、液體石油瀝青、乳化瀝青、熱拌瀝青混合料、冷拌瀝青混合料、改性瀝青混合料、柔性基層、半剛性基層、剛性基層、瀝青路面、容許拉應力、抗拉強度結構系數；

二、瀝青混合料低溫拉伸抗裂性能試驗機重要實驗：

T0713-2000瀝青混合料單軸壓縮試驗（圓柱體法￠100x100mm）：彎沉抗壓回彈模量(20℃±0.5℃)、彎抗應力抗壓回彈模量(15℃±0.5℃)、抗壓強度、球形支座、活動壓頭、加載試驗載荷0.1P～0.7P、加載速率、變異系數；

T0714-1993瀝青混合料單軸壓縮試驗（棱柱體法40x40x80mm）：LVDT位移傳感器、破壞載荷、壓縮應力、壓縮應變、壓縮變形、彈性階段壓縮勁度模量、壓縮破壞勁度模量、瀝青混合料低溫抗裂性能(-10℃±0.5℃)；

T0715-2011瀝青混合料彎曲試驗(15℃±0.5℃)：棱柱體小梁（250x30x35mm）彎曲試驗、瀝青混合料低溫拉伸性能(-10℃±0.5℃)、LVDT位移傳感器、跨中位移測量、梁式支座/活動壓頭、跨中撓度、破壞載荷、載荷-跨中撓度曲線、抗彎拉強度、彎拉應變、彎曲勁度模量、

載荷-變形曲線、彈性階段彎曲勁度模量；

T0716-2011瀝青混合料劈裂試驗(15℃±0.5℃)：圓柱體(￠100x40mm、￠101.6x63.5mm、￠150x40mm)、瀝青混合料低溫抗裂性能試驗(-10℃±0.5℃)、垂直變形、水平變形0.001mm、載荷-水平變形曲線、載荷-垂直變形曲線、劈裂抗拉強度、破壞拉伸應變、破壞勁度模量、泊松比μ、載荷、垂直變形與水平變形比值、垂直方向總變形；

三、瀝青混合料低溫拉伸抗裂性能試驗機依據標準：

JTGE20-2011公路工程瀝青及瀝青混合料試驗規程

JTGD50-公路瀝青路面設計規范

JTGD30-2015公路路基設計規范

JTGF40-公路瀝青路面施工技術規范

四、瀝青混合料低溫拉伸抗裂性能試驗機重要參數：

DW-LH100　瀝青混合料高低溫試驗機；

1試驗力50kN/100kN

2試驗機級別0.5級

3負荷測量范圍0.4%-100%F.S（0.5級）

4示值相對誤差±0.5%（0.5級）

5試驗力分辨力1/±300000F.S（全程分辨力不變）

6變形測量范圍0.2%～100%F.S

7力控速率調節范圍0.005%～5%F.S/S

8力控速率控制精度速率＜0.05%F.S時，為±1%設定值以內；

速率≥0.05%FS時，為±0.5%設定值以內；

9變形速率調節范圍0.005～5%FS/s；

10變形速率控制精度速率＜0.05%FS/s時，為設定值的±1%以內；

速率≥0.05%FS/s時，為設定值的±0.5%以內；

11變形分辨力0.001mm

12位移速率調節范圍0.001～600mm/min

13位移速率控制精度為設定值的±0.2%以內；

14恒力、恒應變、恒位移控制范圍0.5%～100%F.S；

15恒力、恒應變、恒位移控制精度設定值≥10%F.S時，為設定值的±0.5%以內；

設定值＜10%F.S時，為設定值的±1%以內；

16橫梁移動距離1400mm/可定制

17試驗有效跨度610mm/可定制

18電源電壓（須可靠接地）試驗機～220V±10%50Hz

高低溫環境試驗箱～380V±10%50Hz

19機器功率≈2.0kW+7.0kW

20載荷機架尺寸(LWH)1080x2100x2320mm

21機器重量≈1800kg

高精度高低溫環境試驗箱（移動式、適于長時試驗）

22工作溫度/溫控精度-15℃～+60℃/±0.5℃

23加熱/制冷/降溫方式電阻絲加熱/（高級補償）；液氮噴射；空氣循環

24升溫/降溫時間速率RT+10℃～60℃/≈40min；RT+10℃～-15℃/≈20min

25溫控調節器智能PID/顯示靈敏度0.1℃/溫度不過沖、波動度小

26工作室尺寸≈450（寬）x500(高)x400（深）mm/可定制

27箱體型式不銹鋼板制作，前開門，帶觀察窗，箱內照明
