100噸鋼絞線拉伸試驗機

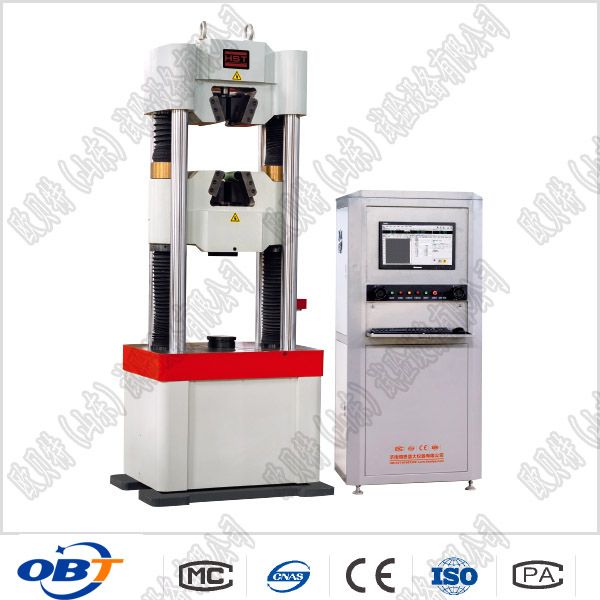

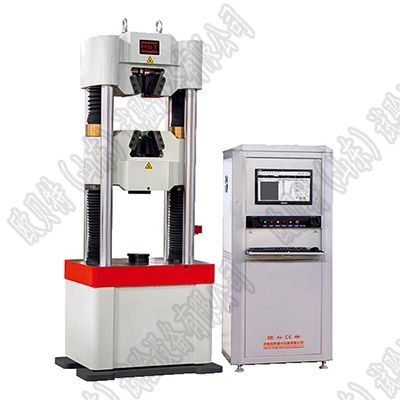

一、100噸鋼絞線拉伸試驗機

主要用于對預應力鋼絞線進行拉抗強度測試和分析。該試驗機采用微機控制高精度電液伺服閥，驅動精密液壓缸，實現等速率試驗力、等速率位移、等速率變形等多種模式的自動控制，完成對鋼絞線試樣的拉伸試驗，符國家標準國家標準標準GB／T5224-2003《預應力混凝土用鋼絞線》的要求。可測定螺紋鋼及鋼絞線的抗拉強度、規定非比例延伸強度、彈性模量、延伸率等力學性能。

100噸鋼絞線拉伸試驗機產品特點：

1、主機外形美觀大方、操作簡單、使用方便、示值精度高，穩定可靠。

2、具有等速應力、等速應變、等速位移、拉伸控制、程序編輯器多種控制模式，各種控制模式在試驗過程中可任意平滑切換并保持。

3、試驗自動完成后試樣信息、試驗數據、試驗曲線等自動存儲。

4、采用原裝進口液壓泵機組及原裝液壓閥制造的獨立的液壓夾緊系統，確保系統低噪音平穩運行，且試驗過程試樣牢固夾持，不打滑。

5、適用行業：用于金屬材料、建筑工程、建材、機械制造、石油化工、輕工、航空航天材料、大專院校、科研機構、技術監督、質檢站所等領域。

100噸鋼絞線拉伸試驗機安全保護裝置

1、當試驗力超過每檔試驗力的2%-5%時，過載保護，系統卸荷。

2、當活塞升起達到上極限位置時，行程保護，油泵電機停機。

100噸鋼絞線拉伸試驗機技術參數：

型號：LAW-500B/600B、LAW-1000B；

結構形式：油缸下置式主機結構，液壓伺服加載；

載荷：500/600KN、1000KN；

試驗力精度：1級；試驗力測量范圍：2%-100%FS；

試驗力示值相對誤差：≤示值的±1%；

試驗力分辨率：1/30000；位移測量裝置：光電編碼器；

位移示值相對誤差：≤示值的±1%；位移分辨率（mm）：0.01；

橫梁調整速度（mm/min）：120；活塞行程（mm）：250；

控制方式：三閉環控制和編程控制；有效拉伸空間 （mm）：1000；

有效壓縮空間（mm）：600；夾持方式：液壓自動夾緊活塞；

移動速率（mm/min）：60；立柱間距（mm）：540mm、650mm；

鋼絞線夾持直徑（mm）：Ф9-Ф24　　Ф9-Ф30；

上下壓盤尺寸（mm）：Ф204×Ф204；

主機外形尺寸（mm）：830×580×2550、1060×660×2950；

主機電源（kw）：0.55　　0.75；

油源控制柜外形尺寸（mm）：580×550×1280、580×550×1280；

控制柜電源（kw）：1.5；

主機重量（kg）：3000Kg、4500Kg。
