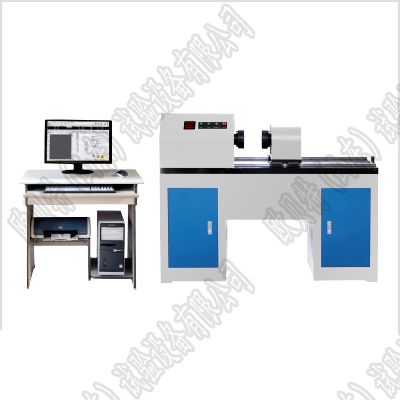

萬向節軌卡扭轉試驗機

萬向節軌卡扭轉試驗機產品簡介：

萬向節軌卡扭轉試驗機適用于金屬材料、非金屬材料、復合材料以及構件的扭轉性能測試試驗。扭矩和扭轉角檢測采用高精度扭矩傳感器和光電編碼器，計算機動態顯示試驗扭角－扭矩曲線、加載速率、試驗力峰值等。

萬向節軌卡扭轉試驗機性能特點：

1、主機：萬向節軌卡扭轉試驗機采用臥式結構，主體結構采用框架結構，以保證整機的剛性。主傳動軸、夾具采用優質鋼材，保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的移動端采用精密重型導軌，使其能自由移動，將試件的軸向拉力減少到小。

2、驅動系統：由進口全數字交流伺服控制系統驅動，速度調節范圍寬，加載均勻、穩定。

3、傳動系統：萬向節軌卡扭轉試驗機采用精密減速器傳動，保證傳動的均勻、穩定及傳動精度。橫向空間0～600mm范圍內任意手動調節。

4、測量顯示系統：萬向節軌卡扭轉試驗機采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集試樣的扭矩，高精度旋轉編碼器測量試樣的扭轉變形。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。

萬向節軌卡扭轉試驗機技術指標：

試驗扭矩(Nm)500、1000、2000、3000、5000；

試驗扭矩示值相對誤差≤±1%；

扭轉角測量范圍0～9999.9°；扭轉角相對誤差≤±1%；

扭轉角顯示小分辨率0.1°；

小角度測量的扭轉角顯示小分辨率0.0001°；

兩夾頭間距離≥500；

夾持試樣直徑0～30mm；

扭轉速度范圍0～540°/min，無級調速；

速度精度優于示值的±1%;；試驗轉動方向雙向；

供電電源220V±10%,50Hz
