拖拉機驅動橋車橋靜態扭轉試驗機

拖拉機驅動橋車橋靜態扭轉試驗機產品簡介：

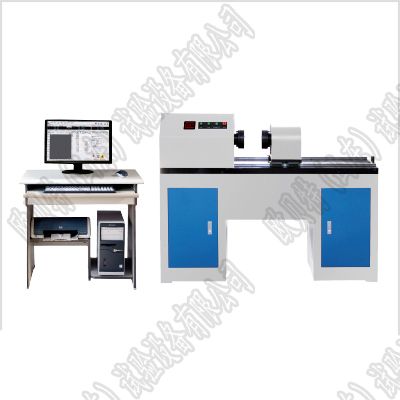

QNW-25000系列 微機控制驅動橋總成及半軸動靜扭轉試驗機主要用于檢測驅動橋總成、半軸及其他軸類零部件動靜扭轉疲勞試驗，是由工作臺、加載系統、傳動系統、精密測試試驗系統及計算機測量控制顯示系統等組成。該機采用臥式結構，計算機控制和屏幕顯示，FTS數字式數據采集控制系統，全數字交流系統組成，具有加載均勻、穩定、正反向無沖擊、數據采集控制準確等特點。

拖拉機驅動橋車橋靜態扭轉試驗機產品功能：

1、WindowsXP中文操作平臺，實現扭矩、扭轉角度、變形的多種控制。

2、使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；

3、可實時顯示基本試驗結果；可實時顯示試驗過程各種相關曲線圖形；

4、可實現系統診斷并顯示診斷結果。

5、整機利用全數字交流控制系統及數字式數據采集處理系統，高精度扭矩傳感器檢測扭矩，光電編碼器采集試樣的扭轉角度，可以設定扭轉角度或扭矩，計算機軟件自動完成實驗，可以正反向往復扭轉，直到完成疲勞次數停機或疲勞破壞停機。

6、可以檢測靜態扭轉強度、靜態扭轉剛度、扭轉疲勞極限載荷、扭轉疲勞次數等指標。

拖拉機驅動橋車橋靜態扭轉試驗機產品依據標準：

JB/T9370―2007《扭轉試驗機技術條件》

JJG269-2006《扭轉試驗機》

GB10128―2007《金屬材料 室溫扭轉試驗方法》

用戶也可以提供相關的技術標準，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。

組成部分：

1. 主 機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。夾具采用優質合金結構鋼，保證其使用壽命。試樣的安裝、拆卸方便、快捷。

2. 電氣控制系統：系統穩定性高、運行平穩可靠、響應快、噪音低，并可根據不同的機型調整參數，使設備運行在狀態。

3. 傳動系統：采用大扭矩高精度減速器傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意調節。

4. 精密測量試驗系統：采用角度傳感器采集試樣的扭轉角度，高精度雙向扭矩傳感器采集試樣的扭矩，計算機中文軟件控制試樣的扭矩、扭轉角、扭轉壽命以及各類曲線等。

1) 自動清零：主控計算機接到試驗開始指令，測量系統便自動清零；

2) 測試過程：試驗過程及測量、顯示、分析等均由微機完成

3) 試驗軟件：中文Windows XP用戶界面，菜單提示、鼠標選擇操作簡單方便。

4) 顯示方式：數據和曲線隨試驗過程動態顯示；

5) 結果再現：試驗結果可任意存取，可對數據曲線再分析；

6) 曲線遍歷：試驗完成后,可用鼠標找出試驗曲線逐點的力值和變形數據，求取各種材料的試驗參數方便實用；

7) 結果對比：多個試樣特性曲線可用不同顏色迭加、再現、局部放大,實現一組試樣的分析比較；

產品參數：

1. 扭矩：25000Nm；

2. 扭矩測量范圍：2～100%F.S

3. 試驗機級別：1級

4. 試驗扭矩示值相對誤差：優于示值的±1%

5. 扭矩分辨力：扭矩的1/300,000，全程不分檔

6. 縱向空間：500～1200mm

7. 扭轉角測量范圍：無限制

8. 扭轉速度：6～720°/min 任意設定

9. 扭轉速度相對誤差：設定值的±1%以內

10. 電源電壓：AC380V 50Hz

11. 電機功率：22kw

拖拉機驅動橋車橋靜態扭轉試驗機使用環境：

1在室溫～40℃范圍內，相對濕度≤80%；

2在穩固的基礎或工作臺上，水平度為0.2/1000mm；

3在無震動及周圍無腐蝕性介質的環境中；

4電源電壓的波動范圍不應超過額定電壓的 10%。
