氣門彈簧拉壓試驗機

氣門彈簧拉壓試驗機主要部件配置單：

1、氣門彈簧拉壓試驗機MCU程序控制器本公司自主技術

2、精密伺服電機浙江

3、精密伺服電機調速器浙江

4、光電編碼器（國產優質位移傳感器）煙臺

5、滾珠絲杠山東

6、負荷傳感器（國產優質傳感器）濟南

7、微型熱敏打印機北京

氣門彈簧拉壓試驗機主要用途、功能介紹：

氣門彈簧拉壓試驗機可對各種圓柱簧、碟簧、塔簧、卡簧、片彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等進行精密試驗和分析。

按照國家相關規定和行業標準要求，由具備計量檢定證書的專業人員對出廠每臺機器嚴格進行標定、檢測每項功能；可通過4種測試方法對彈簧測試，滿足不同的測試需求；

3、國內首創：試驗機可顯示彈簧力值與高度、力值與變形2類變化曲線，便于分析；

4、國內首創：可實現壓盤自動合并清零（區別與其他公司卡尺測量，手動輸入位移）,方便快捷;并可滿足測試變形、位移要求極小的彈簧，如：碟形彈簧、彈片等；

5、氣門彈簧拉壓試驗機可對彈簧進行一點或者多點自動測試；并可預設標準值、上下偏差，自動判斷彈簧是否合格，高于標準值還是低于標準值；

6、可進行分段測量，并能計算出每段的剛度（彈性系數）K和平均剛度；

7、程序過載、機械限位過載報警提示、自動返回，雙重保護傳感器、試驗機不受損壞；

8、氣門彈簧拉壓試驗機試驗結果可保存50組數據，可查詢、打印。

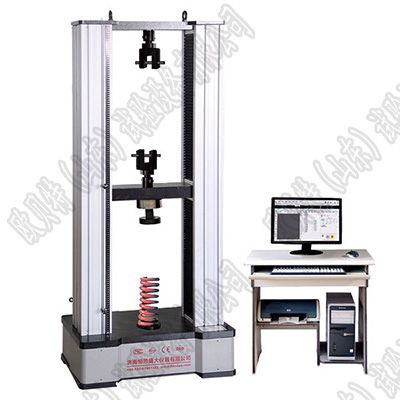

氣門彈簧拉壓試驗機主機介紹：

剛性支吊架彈簧拉壓試驗機主機機械部分借鑒國內外廠商的結構、外觀同時嚴格按照國家機械部行業標準規范設計，不同于國內廠商的普通的電子拉力試驗機改造的機型，同時機械部件的加工精度也遠遠高于電子拉力試驗機。

程序控制部分是我公司獨立、自主研發的，適合各類不同彈簧的檢測。BJTL-Z100液晶自動彈簧拉壓試驗機控制程序界面簡潔，功能齊全，簡單易學，易于上手操作。可提供軟件免費升級服務。

機械、程序特點：

機械結構：剛性支吊架彈簧拉壓試驗機機型為立式結構，底座選用兩塊加厚鋼板，橫梁升降采用滾珠絲杠加三根立柱，既提高了扭矩傳輸?shù)男剩直ＷC了運行的平穩性。動力方面采用交流全數字步進電機控制系統，可實現恒扭矩輸出，同時具有響應快、控制精度高等特點。

控制程序：剛性支吊架彈簧拉壓試驗機的控制單元是我公司自主研發的微操作系統，采用美國進口Atmel微處理器作為主控芯片，模數轉換芯片為國際知名IC廠商ADI生產的AD芯片，加上我公司成熟的控制方式，使整機的穩定性和精度處于行業水平。該自動彈簧試驗機顯示屏選用工業級液晶屏，具有壽命長、性能穩定、視角寬等特點。

氣門彈簧拉壓試驗機技術參數：

規格：BJTL-Z100；結構：滾珠絲杠；

工作方式：滾珠絲杠傳動，精密電機加載；

顯示方式：大液晶、漢字顯示；

數據處理：自動采集、處理，可以保存、查詢、打印；

量程：1-100%；試驗力分辨力：1N零點；

相對誤差：±0.1%；試驗力示值相對誤差：±1.0%；

試驗力示值重復性相對誤差：1.0%；位移分辨率：0.01mm；

位移示值誤差（微米）：≤±（50+0.15l）；

拉伸空間：600mm；壓縮空間：600mm；

壓盤直徑：150mm（可根據您的要求定制）；

上下壓盤平行度：≤0.05mm；

速度范圍：1-300mm/min；試驗機尺寸：約760×550×1850mm；

試驗機重量(凈重)：約450kg；

供電電源：AC 220V±10% 50Hz；

保護功能：程序、機械雙重保護；

噪音：50dB（A）裝配、電氣、外觀：符合國家標準；

GB/T 2611包裝、運輸：符合機械部；

標準 JB/T 6147；

試驗機級別：1級
