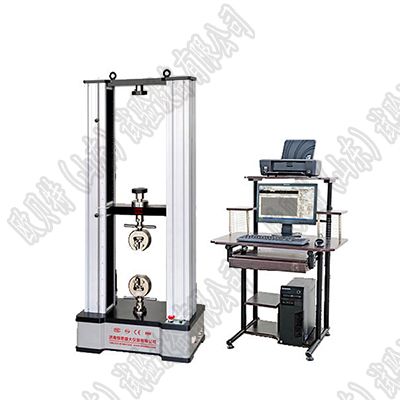

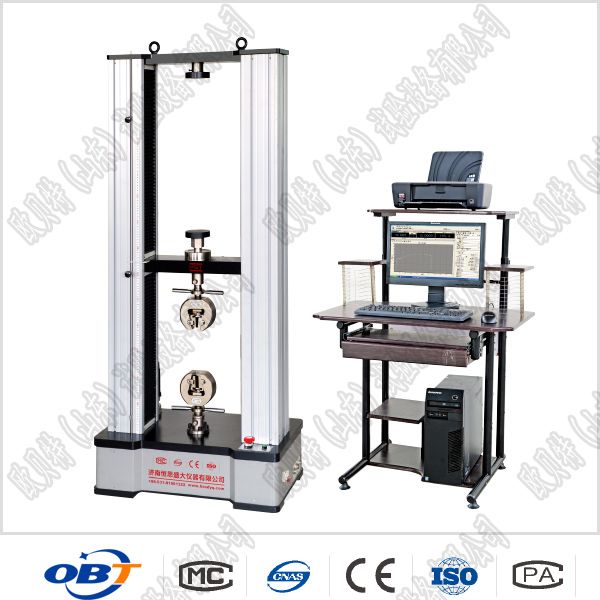

鋼管腳手架扣件試驗機

鋼管腳手架扣件試驗機依據標準：

國家標準內置于試驗程序內，滿足標準GB/T228-2002《金屬材料室溫拉伸試驗方法》、GB/T7314《金屬壓縮試驗方法》，GB/T5725-2009《安全網》，GB/T15831-2006《鋼管腳手架扣件》等上百個標準的要求，并可為用戶量身定制標準方法。

鋼管腳手架扣件試驗機重點描述：

1、主機：該機采用雙空間門式結構，試驗空間可互換空間。橫梁無級升降。傳動部分采用圓弧同步齒形帶，絲杠副傳動，傳動平穩，噪音低。特別設計的同步齒形帶減速系統和精密滾珠絲杠副帶動試驗機的移動橫梁運動，實現了無間隙傳動。

2、附具：

詳見配置清單

3.電氣測控系統：

（1）采用交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。

（2）具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。

（3）基于PCI技術的內置式控制器，保證了該試驗機可以實現試驗力、試樣變形和橫梁位移等參量的閉環控制，可實現等速試驗力、等速位移、等速應變、等速載荷循環、等速變形循環等試驗。各種控制模式之間可以平滑切換。

（4）試驗結束時，可手動或自動高速返回試驗初始位置。

（5）實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化。

（6）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。

（7）具有網絡傳輸接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。

鋼管腳手架扣件試驗機產品適用范圍、特點：

該試驗機滿足：GB/T16491-2008《電子式萬能試驗機》及JJG139-1999《電子式萬能試機檢定規程》；GB/T24911-2010《碗扣式鋼管腳手架構件》、 GB15831-2006《鋼管腳手架扣件》等標準中對材料的實驗要求。可自動求取上上扣件強度、下扣件焊接強度、橫桿接頭強度、橫桿接頭焊接強度、可調支座抗壓強度等腳手架扣件的力學性能指標， 主要用于建筑工程中鋼管公稱外徑為48.3mm及51mm的腳手架、井架、模板支撐等使用的由可鍛鑄鐵或鑄鋼制造的扣件，也適用于市政、水利、化工、冶金、煤炭和船舶等工程中使用的扣件。

主機

門式框架結構，整體沖壓機殼，外觀整潔雅致。

絲杠僅承受拉力,有效延長壽命及剛性穩定性.

精密滾珠絲杠副加載方式,雙螺母背緊消間隙,確保系統高剛性及高動態性能.

鋼管腳手架扣件試驗機技術指標：

1. 試驗機等級：1級

2. 試驗力指標：

值： 100kN

測量范圍：2%-100%

準確度：優于示值的±1％

分辨率：±200000碼

3、位移：

測量精度：優于示值的±1％

分辨率：0.001mm

5、速度：

范圍：0.01mm/min ~500mm/min無級調速

準確度：優于示值的±1％

6、主機電源：0.75kW、AC220V±10%、50Hz、單相

7、主機參數：

拉伸行程：700mm（常規，也可根據用戶需要訂做）

壓縮行程：600mm（常規，也可根據用戶需要訂做）

試驗寬度：400mm（常規，也可根據用戶需要訂做）

8．工作環境： 室溫～35℃，濕度20%～80%
