產品詳情參數 / PARAMETER
60噸錨桿拉力試驗機工作原理：

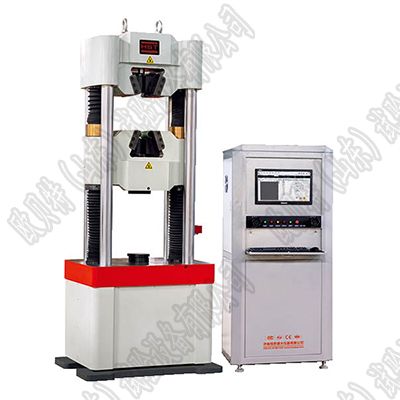

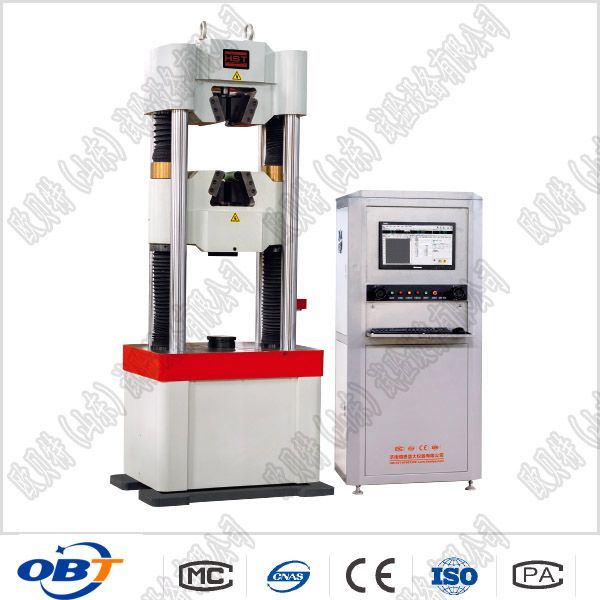

60噸錨桿拉力試驗機由四立柱雙絲杠油缸下置式主機及油源控制柜組成。拉伸空間位于主機上方，壓縮、彎曲試驗空間位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過中橫梁移動來實現，中橫梁升降采用鏈條傳動。本機試驗過程采用液壓手動加荷、傳感器測力、數顯表屏幕實時顯示力、具有自動存儲、打印功能。試驗完成后自動求取試樣的力、抗拉強度試驗、屈服強度等試驗結果。
60噸錨桿拉力試驗機功能用途：
60噸錨桿拉力試驗機主要用于檢測煤礦錨桿、礦用錨桿、螺紋錨桿、中空注漿錨桿、中空錨桿、管縫式錨桿、玻璃鋼錨桿、鋼絲繩錨桿、預應力錨桿、錨固劑、錨索等的抗拉強度、屈服強度、拉拔試驗、延伸率、破斷強度等力學性能試驗。
60噸錨桿拉力試驗機技術參數：
|
試驗力 |
600kN |
|
試驗機等級 |
1級 |
|
試驗力分檔 |
全程不分檔等效四檔（全程分辨率不變） |
|
試驗力有效測量范圍 |
2%～100%FS |
|
試驗力測量準確度 |
優于示值的±1% |
|
油缸行程 |
150mm |
|
拉伸壓縮空間 |
試樣及夾具裝夾完畢后剩余移動或拉伸尺寸為≥250mm |
|
立柱中心間距 |
540mm |
|
螺紋鋼及錨固力拉伸輔具夾持直徑 |
Φ13～Φ40mm |
|
鋼絞線拉伸輔具加持直徑 |
標配15.2mm，其它規格定制 |
|
上下壓盤尺寸 |
Φ160mm |
|
活塞移動速度 |
70mm／min |
|
下橫梁調整速度 |
120mm／min |
|
供電電源 |
380V±10%/50Hz |
|
油泵電動機功率 |
1.1kW |
|
橫梁上下移動電動機功率 |
0.55kW |
|
主機重量 |
2600kg |
|
油源控制柜重量 |
120kg |
