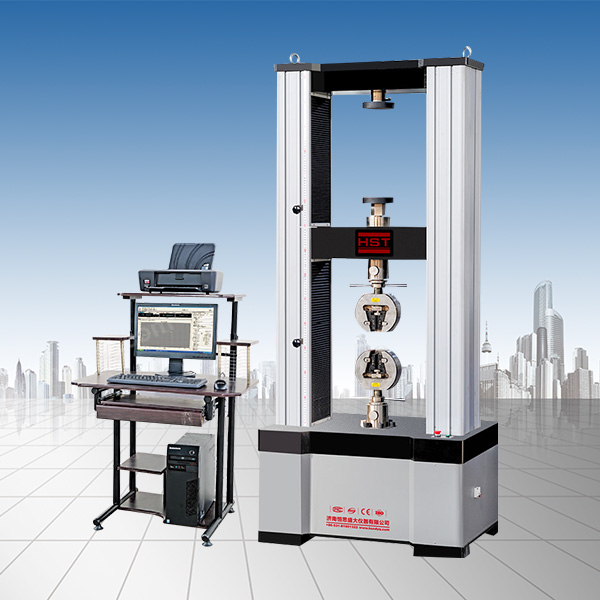

彈性鐵墊板靜剛度試驗機

1、將彈性鐵墊板靜剛度試驗機作水平調整，使之呈水平狀態2、檢查電源是否符合規定要求3、打開控制面板之電源開關，此時各按鈕、指示燈亮及推拉力計各控制電器處于通電狀態4、選擇適當的測試速度5、根據尼龍繩選擇須適當夾具，正確裝置尼龍繩試片（如上圖）6、調整上、下行程設定環至所需之范圍上下限位置7、按啓下降或上升按鈕，使中聯板下降或上升,開始測試，此時顯示器開始顯示出尼龍繩試件拉力數值，直到尼龍繩的試件斷裂或破壞時，荷重保持小值, 記錄數值后，取下斷裂或破壞試件8、依上述方法夾持尼龍繩試件及顯示器數值歸零后即可再測試，若測試已完成，請關閉電源9、根據相關計算公式整理測試結果

高精度彈性鐵墊板靜剛度試驗機功能介紹

1、彈性鐵墊板靜剛度試驗機采用臺灣交流變頻電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:5000。2、電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。3、條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；4、自動變速：彈性鐵墊板靜剛度試驗機在試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；5、自動標定：系統可自動實現示值準確度的標定；6、過程實現：試驗過程、測量、顯示和分析等均由微機完成；7、批量試驗：對相同參數的試樣，一次設定后可順次完成；8、試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作。

高精度彈性鐵墊板靜剛度試驗機測量和記錄裝置

彈性鐵墊板靜剛度試驗機的拉力測量和記錄裝置主要由兩種：機械儀表式和傳感器式。機械儀表式拉力測量裝置主要依靠拉伸過程中的反作用力，通過彈簧、砝碼等機械傳送裝置帶動儀表盤上的指針轉動標示拉力值，并利用傳統的記錄儀記錄力值－時間曲線。機械儀表式拉力試驗機價格便宜，但其性能卻無法達到橡膠拉伸試驗的要求，它只能單獨處理拉力值，無法記錄細微變化的拉力值，并將拉力值和試樣標距有效地聯系起來。裝有適當精度拉力傳感器的拉力試驗機則可以精確記錄每一時刻的拉力值，并通過相關程序進行處理、計算，以滿足試驗的要求。

彈性鐵墊板靜剛度試驗機  技術指標

1、試驗力：50 ；2、量 程: 0N-50；3、試驗力準確度；優于±1%4、位移分辨率:0.01mm；5、位移測量準確度：優于±1%；6、拉伸行程:800mm（可增大）7、壓縮行程：800mm（可增大）8、試驗行程：800mm（可增大）9、位移速度控制范圍：0.01mm/min ～500mm/min10、位移速度控制精度：優于±1%；11、試驗機級別：優于1級12、變形示值誤差：≤±（50+0.15L）13、試驗機尺寸：740*500*1840 mm14、外觀：符合GB/T2611要求15、成套性：符合標準要求16、保護功能：試驗機有過載保護功能17、供電電源:220V，50Hz18、重量：380KG
