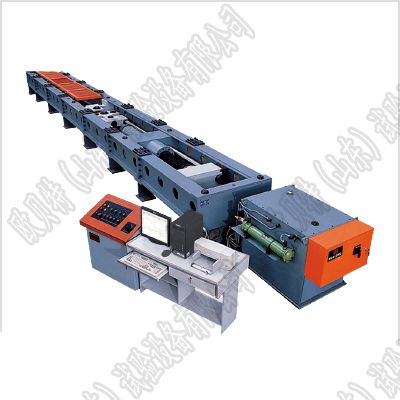

臥式彈簧扭轉試驗機

臥式彈簧扭轉試驗機產品簡介：

1、TNS系列是我公司研制的新型自動控制臥式彈簧扭轉試驗機，主要適用于扭簧、蝸卷彈簧、彈性元件和摩擦機構的扭轉角、扭轉力矩的測試。既可測量一定扭角時對應的扭矩，也可測量一定扭矩時對應的扭角。

2、本機采用立式結構，動力方面選用精密型步進電機加載，減速機輸出、加載平穩，精度高(手動控制無此功能)；控制器為本公司自主研發的微處理系統，控制方式成熟，性能穩定。 本機符合《JB/T 9370-1999》、《JJG 269-2006》扭轉試驗機標準及材料試驗方法。可根據國家標準及ISO、JIS、ASTM、DIN等國際標準進行試驗和提供數據，是工礦企業、技術監督、商檢仲裁、科研院所、大專院校、質檢單位等部門的理想檢測設備。

臥式彈簧扭轉試驗機產品參數：

規格（ Nqm） 10、20 50、100 200

量程 1%-100%

扭矩分辨力(Nqm) 0.001 0.01 0.1

扭矩示值重復性誤差 ±1.0%

扭角小讀數值(°) 0.1

扭角示值誤差（°） ±1%

試樣高度(mm) 120

試驗空間 200

扭盤直徑(mm) 120

試驗機尺寸(mm) 約510×300×480mm

試驗機凈重(kg) 約120kg

供電電源 AC 220V±10% 50Hz

噪音 ≤50dB（A）

試驗機準確度等級 1.0級

臥式彈簧扭轉試驗機產品配置：

序號 名 稱 數量 制 造 廠 商 備注

1 試驗機主機 1臺 濟南 臥式扭轉

2 空間調節絲桿、手輪 1套 濟南

3 傳動滑軌 1套 TBI

3 精美鈑金、低柜 1套 濟南

4 行星減速機 1套 阿爾法特 按具體的量程配

5 全數字控制處理系統 1套 濟南

6 高精度扭矩傳感器 1臺 碩嘉/泰欽
